Funktronic 640040 Major BOS 4a
Die Bedienpulte Major BOS 1V, Major BOS 4V und Major BOS 8V erweitern die Funktion der herkömmlichen Major BOS Bedienpulte um eine Netzwerkschnittstelle. Die Majore werden dann direkt ans Netzwerk angeschlossen.
Damit ist es möglich Funkgeräte über eine Netzwerkverkabelung (Ethernet, LAN, DSL ...) abzusetzen. Dafür kommen auf der Funkgeräteseite FT636 IP Interfaces zum Einsatz. Diese werden derzeit weiterentwickelt, um von mehreren, räumlich getrennten Bedienpulten ein gemeinsames Funkgerät zu besprechen.

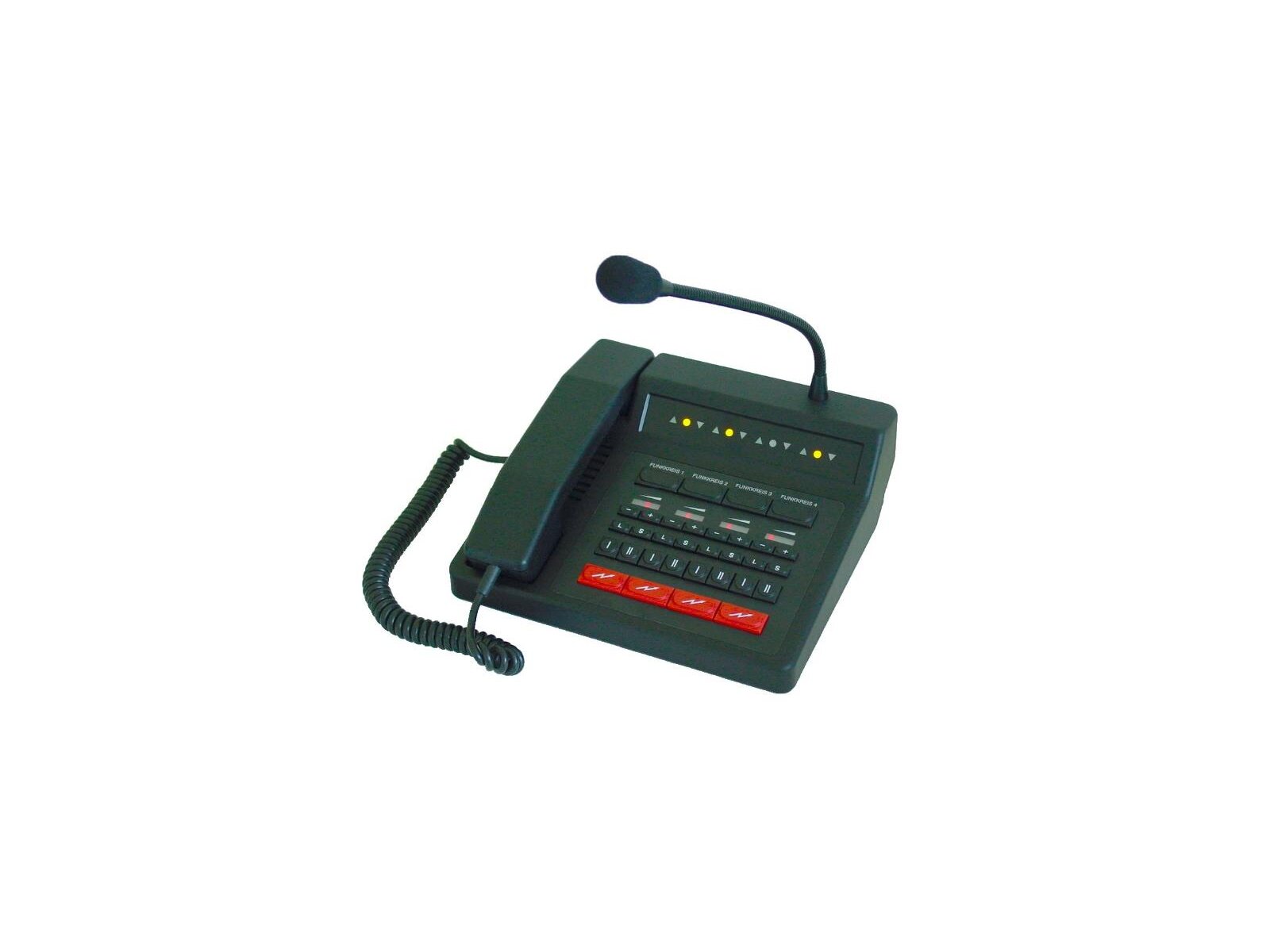

Der Major BOS 4a ist ein µC-gesteuertes Bediengerät zur Steuerung einer Funkanlage mit bis zu vier Sprechkreisen. Verschiedene Betriebsparameter können entweder im Werk oder vom Errichter der Anlage programmiert werden.
Der Major BOS 4a wird aus einer externen +12V-Gleichspannungsquelle gespeist. Es können bis zu vier Sprechkreise (Funkgeräte, ELA-/Sprechanlagen etc.), eine ext. Hör/Sprechgarnitur, bis zu zwei ext. Monitoring-Interfaces (TBBox4), ein ext. Signalgeber, ein Tonbandgerät sowie für jeden Sprechkreis ein RX-NF-Verstärker angeschlossen werden.
Außerdem steht eine RS232-Schnittstelle zur Verfügung, an die für Servicezwecke ein Terminal oder für ext. Steuerung ein PC angeschlossen werden kann. Für jeden Sprechkreis stehen ein Squelcheingang, ein PTT-Ausgang, eine Busy-Leitung sowie ein NF-Eingang und ein NF-Ausgang zur Verfügung. Da die TX-NF-Ausgänge nur beim Senden aufgeschaltet sind, kann man ohne weiteres mehrere Major BOS 4a parallelschalten.
Die wichtigsten Merkmale auf einen Blick:
- bis zu 4 Funkkreise anschließbar
- mehrere Bedienstellen parallelschaltbar, mit oder ohne Verriegelung
- Aufschalten auf einen oder mehrere Funkkreise per Tastendruck
- Mithörfunktion für jeden Funkkreis getrennt konfigurier-und regelbar
- integrierter Tonrufgeber für Ruf 1 und Ruf 2
- weitere Signalisierungs-Geber/Auswerter-Funktionen realisierbar durch optional (pro Funkkreis) nachrüstbare UGA-Module
- eingebauter Lautsprecher mit 3W-Verstärker
- hochwertiges eingebautes Freisprechmikrofon (Schwanenhals)
- robuster Handhörer mit integrierter Sendetaste (PTT-Taste)
- Mikrofonempfindlichkeit einstellbar
- drei LED-Anzeigen (pro Funkkreis) für Betriebs-, Träger- und Sendekontrolle
- Steuereingänge für Trägeranzeige (Squelch)
- Sendersteuerung durch Schaltausgänge (Open Collector)
- Tonbandausgang (Monitor) mit Steuerausgang (Relaiskontakt)
- Anschlußmöglichkeit für Sprechgarnitur (mit dynamischem Mikrofon) oder FMS-Handapparat Commander 5 FMS
- problemloses parallelschalten mehrerer Major BOS, da NF-Ausgang nur beim Senden aufgeschaltet ist
- Stromversorgung +12V DC (vom Funkgerät), mit Sicherung und Verpolungsschutz.
- Anschlußkompatibel zu Major BOS 2b/8a über RJ-Steckverbinder
