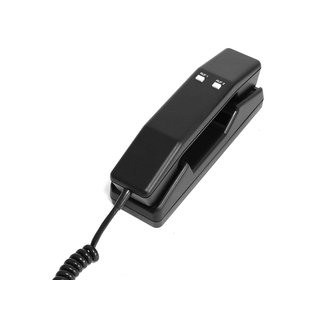

Funktronic 460145 Commander 6 BOS Auflage ED3

Funktronic 460145 Commander 6 BOS Auflage ED3 mit Kanalschaltung

Dieses Handbediengerät ist mit allen Funktionen für FMS-Betrieb nach den Anforderungen der Baustufe 2 ausgestattet (Baumustergeprüft gemäß "Technische Richtlinie der Behörden und Organisationen mit Sicherheitsaufgaben (BOS), Funkmeldesystem").

Durch Verwendung modernster SMD-Technologie findet sowohl die Tastatur, das Display und auch die gesamte Elektronik in dem handlichen und leicht bedienbaren Handapparat Platz.

Das Gerät bietet durch seine umfangreiche Ausstattung und aktualisierbare Software ein hervorragendes Preis-Leistungs-Verhältnis. Kundenspezifische Änderungen der Standard-Software sind auf Anfrage möglich!

Neuerungen beim Commander 6 BOS

Das vergrößerte Anzeigefeld des Commander 6 BOS besteht aus einem 1,9" TFT-Display, so dass eine erhöhte Flexibilität in Bezug auf die angezeigten Informationen besteht. So können nun auch im Klartext alle relevanten Informationen mit einem Blick erfasst werden. Die Konfiguration des Commander 6 wird nun über eine größtenteils selbsterklärende Menüstruktur vorgenommen anstelle der beim Commander 5 üblichen Programmierung von Registern. Bei Bedarf kann nun die Funktion jeder einzelnen Taste frei definiert werden. Auch bei der Programmierung der Tastendruckzeiten besteht größere Freiheit. Weiterhin wurde darauf geachtet, dass sich bei der Bedienung im Betrieb möglichst wenig Änderungen im Vergleich zum Commander 5 BOS ergeben, um erfahrenen Benutzern den Umstieg zu erleichtern.

Bei Verwendung der Auflage ED3:

Eine 8-polige Stiftleiste im Innern der Auflage verbindet die Stromversorgung, die NF-Ein- bzw. Ausgänge, den EIN/AUS-Schalter sowie den I²C-Bus mit dem Anschluss-Interface C5FuG8/9x, wobei alle Steuerdaten zwischen der Auflage und dem Anschluss-Interface (z.B. Squelch, PTT, Kanalschaltung etc.) über den seriellen I²C-Bus übertragen werden.
Weitere Stiftleisten ermöglichen den Anschluss einer RTK-Anlage, eines ext. Freisprechmikrofons, eines ext. Lautsprechers, unseres ext. Kurztext-Displays DUC5 und stellen einen Alarmschaltausgang zur Verfügung.
Bei Betrieb mit dem Anschluss-Interface C5FuG8/9B2 (für Bosch Funkgeräte) kann an diesem ein weiteres FuG mit Anschluss-Interface angeschlossen werden.
Zusätzlich besteht die Möglichkeit, die Auflage direkt am Zweitbesprechungs-Anschluß (Klemmleiste) des Funkgerätes anzuschließen.
Die dafür vorgesehene 8-polige Stiftleiste im Innern der Auflage verbindet die Stromversorgung, den Squelcheingang, den PTT-Ausgang, die NF-Ein- bzw. Ausgänge sowie den EIN/AUS-Schalter (bzw. Universal-IO-Pin) mit dem Funkgerät.
Eine weitere Stiftleiste stellt einen Dimm-Eingang für das Kurztext-Display DUC5 und den Commander 6 zur Verfügung (für Betrieb ohne Anschluss-Interface).

Technische Daten:

• FMS-Funktionen einstellbar bis Baustufe 2
• Tonrufgeber für Ruf I/II mit einstellbarer Tondauer
• autom.Ruf I/II-Sendung vor Statusaussendung programmierbar
• wählbarer Anzeigemodus: Standard oder Klartext mit editierbaren Texten
• einfache Programmierung der Fahrzeugkennung über die Tastatur
• bis zu 10 Schnellwechsel-Kennungen programmierbar
• Folgetelegramm-Geber
• schaltbare Quittungsunabhängige Telegrammwiederholung
• einstellbare Quittungsabhängige Telegrammwiederholzeit
• schaltbarer verbesserter Telegrammvorlauf
• Rauschsperre schaltbar
• abschaltbare Kennungsabgabe bei Sendetastenbetätigung
• abschaltbarer Aufmerksamkeitston
• extern schaltbare Muting-Funktion
• Tonfolge-Geber für Ruf,Zielruf,Pagerruf und Sirenensteuerung (Option)
• Tonfolge-Auswerter
• Alarmumsetzer (5-Ton-Rufwiederholung)für Funkmeldeempfänger
• Monitorfunktion für Tonfolge- und FMS-Telegramm-Auswertung
• Programmierung aller kundenspezifischen Parameter über die Tastatur mit Codierschutz durch Passwort
• Pegeleinstellung ohne Öffnen des Gerätes mit integriertem Pegeltongenerator
• Kennungsabgabe bei externer Sendertastung möglich
• beleuchtetes LCD-Punktmatrix-Display mit 2 mal 8 Zeichen +Funktionssymbole
• beleuchtete Tastatur mit abschaltbarer akustischer Betätigungskontrolle
• regelbarer, eingebauter Lautsprecher
• Anschluss an die Auflage K oder Auflage ED über Modular-Stecker
• Stromversorgung +12V DC (vom Funkgerät)
• Anschlussmöglichkeit für eine RTK-Anlage (z.B. bei Streifenwagen)
• Anschlussmöglichkeit für ein Freisprech-Mikrofon
• externe Notruftaste anschließbar
• externer Lautsprecher-Anschluss (mit 2W-Verstärker)
• 13-bit-Kanalschaltschnittstelle, mit externer Schaltreferenzspannung
• zwei Sendertastausgänge (Open Collector) nach Masse und nach Vcc
• Alarmschaltausgang (Open Collector) nach Masse
• ein Squelcheingang
• ein weiterer Schalteingang
• separater potentialfreier Schalter (z.B. für Funkgerät AN/AUS)
• Sicherung, Überspannungs- und Verpolungsschutz für Stromversorgung
• Anschluss des Verbindungskabels über Stiftleiste (Anschlusskabel steckbar)
